數控激光管材切割機床

產品介紹

數控激光管材切割機床

CO2切管機

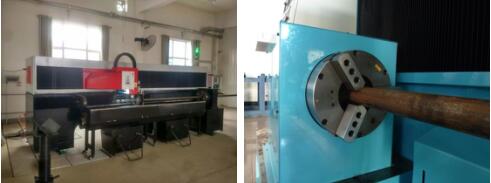

      整機結構                  氣動卡盤

    機床主要用途：

    該設備為管材切割專用機床，主要用于石油射孔槍彈架管的切割，旋轉X軸最大通徑150毫米，Y軸行程2500毫米，彈架管可沿Y軸自動進行二次定位及送進，切割長度不限，最大切割厚度5毫米。能滿足所有射孔架管的切割要求。

    產品介紹：

    數控系統：1.進口西班牙FAGOR公司高性能數控系統（FAGOR8035）2.大族PA8000激光切割控制系統

    3.深圳柏楚激光控制系統

    氣動系統：全部采用SMC、及華能公司產品

    傳動系統：成對精密滾珠軸承；P級精密直線滾珠導軌；精密滾珠絲杠

    除塵系統：機床自帶

    垂向跟蹤系統：電容式非接觸式

    落料系統：下料小件接頭（自制）

    機床強電控制系統：采用施耐德及國內知名品牌產品

    水冷機一臺

    自制ZL1500型激光發生器一臺

    全自動氣動卡盤（配自動夾緊裝置一套）

    40千瓦穩壓電源

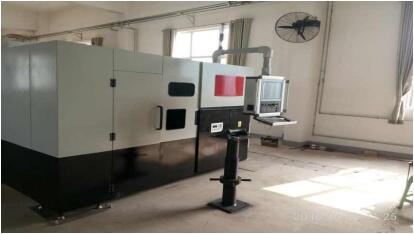

    光纖切管機

    機床主要用途：

    該設備為管材切割專用機床,主要用于石油射孔槍彈架管的切割,旋轉X軸最大通徑150毫米, Y軸行程2600毫米, 彈架管可沿Y軸自動進行二次定位及送進，切割長度不限，最大切割厚度4毫米。

    機床結構及配置要求

    機床具有足夠的剛性、良好的可靠性和高效率的切割性能；

    機床整體布局緊湊、合理，占地面積小。

    機床具有全防護功能，配有防護罩；

    機床采用懸臂式飛行光路結構，人機接近性好,裝卸料方便。

    機床配有可移動式切管工作臺，管材輔助支撐裝置，除塵裝置、

    二次定位裝置、自動定心裝置及高性能專用自動編程軟件。

    機床的主要配置見下表：

   序號

   主要配置配置內容

   1

   控制系統：（1）大族PA8000高性能數控系統   （2）日本安川伺服驅動及電機

   （2）其它：采用施耐德、松下等國內知名廠商的產品

   2

   氣動系統：全部采用日本SMC等國內知名廠商的產品

   組成：    （1）減壓閥    （2）節流閥、單向閥、球閥（3）壓力繼電器    （4）氣缸 、電磁閥 等

   3

   傳動系統：臺灣PMI公司產品

   組成：  （1）精密滾珠軸承        （2）精密直線滾珠導軌（3）精密滾珠絲杠

   4

   除塵系統：設置管道 （一套）

   5

   垂向跟蹤系統：電容式非接處切割頭一套

   6

   落料系統：下料小件接斗（自制一套）

   7

   絲杠、導軌潤滑及密封防護系統（國產專業乙方生產）

   8

   氣路過濾器（一套）

   9

   工作區照明（一套）

   10

   水冷機（雙溫水冷，河北同飛）

   11

   創(chuàng )鑫1000瓦光纖激光器

   12

   全自動氣動卡盤（配自動夾緊裝置一套）

   13

   切管輔助支撐機構（一套）

   14

   管材二次定位裝置（一套）

   15

   浙江志高空氣螺桿泵一臺及儲氣罐一臺

   16

   冷干機（四級過濾，不小于1立方米）

   17

   60KA穩壓電源一臺
